Περιγραφή προϊόντος

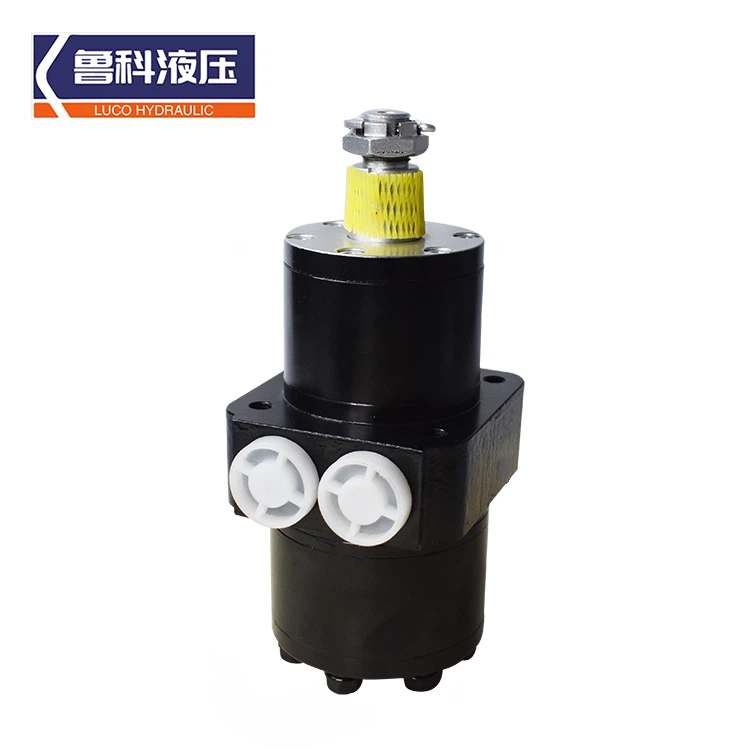

Μοτέρ τροχού σειράς BMPW, συμπαγές μέγεθος, εύκολο στην εγκατάσταση. Η απόδοση χαμηλής ταχύτητας είναι σταθερή. Υψηλή συνολική απόδοση. Εξοπλισμένο με εισαγόμενη στεγανοποίηση υψηλής πίεσης και ενσωματωμένο σχέδιο βαλβίδας ελέγχου, η έξοδος λαδιού μπορεί να παραλειφθεί χωρίς να επηρεαστεί η απόδοση του προϊόντος. Ο συμπαγής, εσωτερικός σχεδιασμός μηχανισμού υψηλής αντοχής είναι κατάλληλος για συνεχή μεταφορά με υψηλή ροπή και υψηλή ταχύτητα. Η BMP Motors προσφέρει μια ευρεία γκάμα υδραυλικών και πνευματικών κινητήρων για την κάλυψη διαφορετικών βιομηχανικών αναγκών. Αυτά τα προϊόντα μπορούν να χειριστούν μια ποικιλία εφαρμογών και μπορούν εύκολα να ενσωματωθούν σε οποιοδήποτε μηχάνημα. Η γκάμα προϊόντων τους περιλαμβάνει Orbital Hydraulic Motors, Radial Piston Motors, Axial Piston Motors και Vane Motors. Τα προϊόντα της BMPW Motors έχουν σχεδιαστεί για να αντέχουν σε σκληρές περιβαλλοντικές συνθήκες και συχνή χρήση. Είναι κατασκευασμένα από υλικά υψηλής ποιότητας που προσφέρουν ενισχυμένη αντοχή και ανθεκτικότητα. Οι κινητήρες είναι σφραγισμένοι για την αποφυγή μόλυνσης και τη διασφάλιση σταθερής απόδοσης. Διαθέτουν επίσης μια ποικιλία επιλογών άξονα και στερέωσης για εύκολη ενσωμάτωση σε διαφορετικά μηχανήματα.
Ο υδραυλικός κινητήρας BMPW είναι ένα προϊόν υψηλής ποιότητας που έχει σχεδιαστεί για να καλύπτει τις ανάγκες απαιτητικών υδραυλικών εφαρμογών. Ο συμπαγής και τραχύς σχεδιασμός του το καθιστά ιδανικό για χρήση σε διάφορους κλάδους, όπως εξόρυξη, κατασκευές, γεωργία και δασοκομία. Ο υδραυλικός κινητήρας BMPW είναι κατασκευασμένος με υλικά υψηλής ποιότητας και προηγμένη τεχνολογία, εξασφαλίζοντας μακροχρόνια απόδοση και αξιοπιστία.
Μερικά από τα βασικά χαρακτηριστικά του περιλαμβάνουν:
1. Υψηλή απόδοση: Ο υδραυλικός κινητήρας BMPW είναι εξαιρετικά αποδοτικός, παρέχοντας ανώτερη απόδοση και εξοικονόμηση κόστους.
2. Χαμηλός θόρυβος: Σχεδιασμένος με ακρίβεια, ο υδραυλικός κινητήρας BMPW είναι απίστευτα αθόρυβος, μειώνοντας την ηχορύπανση στα εργοτάξια.
3. Υψηλή ροπή: Ο υδραυλικός κινητήρας BMPW παρέχει υψηλή ροπή, καθιστώντας τον ιδανικό για εφαρμογές βαρέως τύπου.
4. Εξαιρετικός έλεγχος ταχύτητας: Με τον ακριβή έλεγχο ταχύτητας, ο υδραυλικός κινητήρας BMPW επιτρέπει την ακριβή λειτουργία και τη μέγιστη παραγωγικότητα.
5. Ευρύ φάσμα εφαρμογών: Ο υδραυλικός κινητήρας BMPW είναι ευπροσάρμοστος και μπορεί να χρησιμοποιηθεί σε διάφορες εφαρμογές, συμπεριλαμβανομένων βαρούλκων, γερανών, κοχλιών και παρόμοιου εξοπλισμού. Ο υδραυλικός κινητήρας BMPW είναι ένα αξιόπιστο και αποδοτικό προϊόν που μπορεί να αντέξει ακόμα και στις πιο δύσκολες συνθήκες εργασίας. Η τιμή cBMPetitive και η ανώτερη απόδοση το καθιστούν την ιδανική επιλογή για όσους αναζητούν έναν υψηλής ποιότητας υδραυλικό κινητήρα.
Δεδομένα προδιαγραφών
|
Displ. εκ3/r |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
250 |
320 |
400 |
500 |
|
H1 |
9 |
11.5 |
14.5 |
18 |
22.5 |
29 |
35.5 |
44.5 |
56 |
72 |
89 |
|
H |
82 |
84 |
87 |
91 |
95 |
102 |
108 |
117 |
129 |
145 |
162 |
Δεδομένα απόδοσης
Τυπική περιστροφή Προβολή από το άκρο του άξονα
Θύρα Α υπό πίεση -CW
Θύρα Β υπό πίεση-CCW
|
Θύρα A/B |
G1/2 (βάθος 15) |
7/8-14 O-ring (βάθος 17) |
M22x1,5 (βάθος 17) |
|
Τ Λιμάνι αποστράγγισης |
G1/4 (βάθος 12) |
7/16-20UNF |
M14x1,5 (βάθος 12) |
|
4xC |
4XM10 (βάθος 20) |
4x3/8-16UNC |
4xM10 (βάθος 20) |
Διαστάσεις λιμένα πετρελαίου
Οριζόντια θύρα λαδιού
Διαστάσεις άξονα
Σημείωση: Εάν ο άξονας δεν βρίσκεται στον πίνακα που έχετε συγκεκριμένες απαιτήσεις, επικοινωνήστε μαζί μας.
Πληροφορίες παραγγελίας (τυπικό GB: Επιλέξτε διάγραμμα ροής)
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|||||
|
Κώδικας |
Displ.(CC/r) |
Φλάντζα |
Άξονας εξόδου |
Λιμάνι και λιμάνι αποστράγγισης |
Περιστροφή Κατεύθυνση |
Χρώμα |
|||||
|
BMPW |
50 |
F8 |
4-Φλάντζα τροχού M10, πιλότος φ80 |
A14 |
Κυλινδρικός άξονας φ25 Παράλληλο κλειδί 8x7x32 |
P1 |
(A/B)G112 (T)G114 |
R |
Πρότυπο |
N |
Χωρίς μπογιά |
|
63 |
|||||||||||
|
80 |
A15 |
φ25.325x21.47x6.25 Νάρθηκας άξονας (SAE-6B) |
P2 |
(A/B)718-14 0-δαχτυλίδι (Τ)7%2στ%7β%7β1%7δ%7δUNF |
|||||||
|
100 |
|||||||||||
|
125 |
Q |
Μπλε |
|||||||||
|
160 |
|||||||||||
|
200 |
F9 |
4-3/8-16Φλάντζα τροχού UNC, πιλότος φ80 |
A16 |
Κυλινδρικός άξονας φ25.4 Παράλληλο κλειδί 6,35x6,35x32 |
|||||||
|
250 |
P3 |
(A/B)M22X1.5, (T)M14X1.5 |
|||||||||
|
320 |
L |
Απεναντι απο |
B |
Μαύρος |
|||||||
|
400 |
A17 |
ф 28,56 κωνικός άξονας, κωνικό 1:10, παράλληλο κλειδί B5X5X14 |
|||||||||
|
500 |
S |
Ασημί γκρι |
|||||||||
Σημείωση: Όταν χρησιμοποιείται ο πίνακας, συμπληρώστε τον κωδικό των αριστερών σειρών στην περιοχή της παύλας και δώστε μας, ο οποίος οι πληροφορίες κωδικού αποτελούνται από κατασκευή, μετατόπιση, φλάντζα στερέωσης. άξονας εξόδου και θυρίδες. Εάν η προδιαγραφή δεν περιλαμβάνεται στον πίνακα ή έχετε συγκεκριμένες απαιτήσεις, επικοινωνήστε μαζί μας (whatsapp+8615106778662).
Συχνές ερωτήσεις
Ε: Ποια είναι η ημερομηνία παράδοσης μετά την τοποθέτηση μιας παραγγελίας;
Ε: Εάν τα προϊόντα δεν πληρούν τις απαιτήσεις, πώς να λύσετε το πρόβλημα;
Ε: Πώς να υπολογίσετε τη ροπή;
Ροπή (Nm) {{0}} Κυβισμός (cc/στροφές) x Πίεση εργασίας (MPa) x 0,16 (Συντελεστής)
Σύμφωνα με το συναρτησιακό θεώρημα: Vm (ml ανά ακτίνιο) × w (ακτίνιο ανά δευτερόλεπτο) × p (MPa, διαφορική πίεση) × (ολική απόδοση υδραυλικού κινητήρα) {{0}} w (ακτίνιο ανά δευτερόλεπτο) × T (Nm); οπότε T =Vm×P×η; όπου το χιλιοστόλιτρο ανά ακτίνιο του Vm μετατρέπεται σε χιλιοστόλιτρο ανά περιστροφή και πρέπει να διαιρεθεί με το 2π, το οποίο πολλαπλασιάζεται επί 0,16.
Η μετατόπιση φαίνεται από την ετικέτα του προϊόντος. Η πίεση λειτουργίας εξαρτάται από το μανόμετρο στην είσοδο του υδραυλικού κινητήρα τροχιάς. Γνωρίζοντας αυτές τις δύο τιμές, μπορείτε να υπολογίσετε τη ροπή εξόδου του τροχιακού υδραυλικού κινητήρα αυτή τη στιγμή.
Ε: Τι είδους κύκλωμα κινητήρα υπάρχει;
