Περιγραφή προϊόντος
Η αντλία αξονικού εμβόλου μεταβλητής μετατόπισης σε σχέδιο swashplate είναι σχεδιασμένη για εφαρμογές ανοιχτού κυκλώματος. Μπορεί να χρησιμοποιηθεί σε κινητές και βιομηχανικές εφαρμογές. Η ροή είναι ανάλογη με την ταχύτητα κίνησης και τη μετατόπιση.

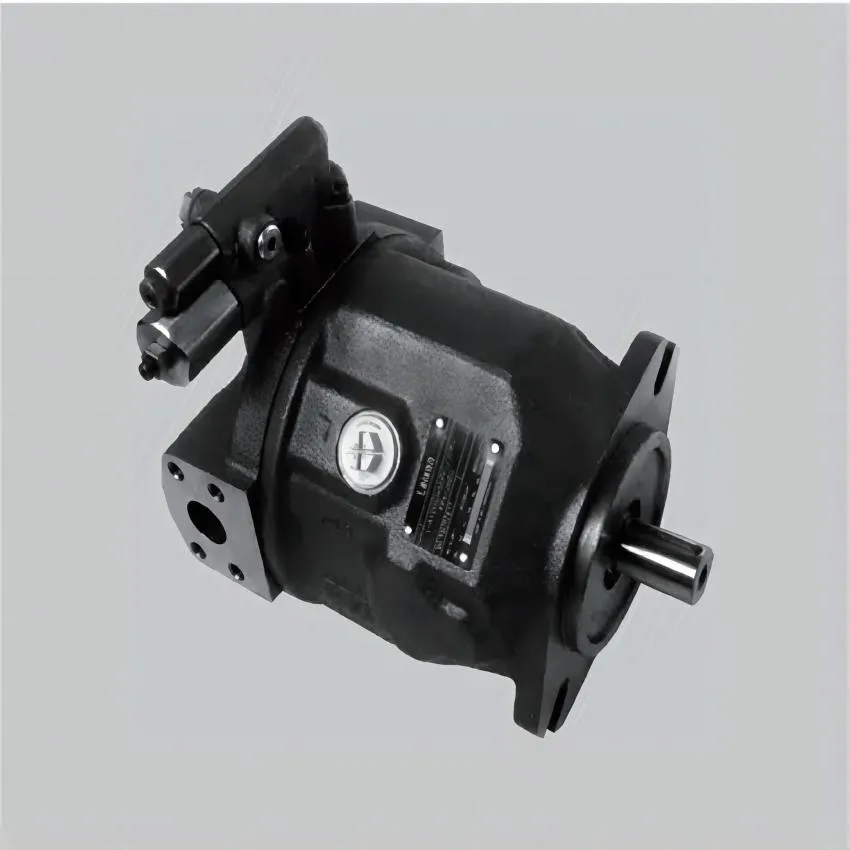

Η σειρά LA10VSO 31 είναι μεταβλητές αντλίες με περιστροφική ομάδα αξονικού εμβόλου σε σχεδίαση swashplate για υδροστατική κίνηση σε ανοιχτό κύκλωμα. Η ροή είναι ανάλογη της ταχύτητας οδήγησης και της μετατόπισης. Η ροή μπορεί να αλλάξει σταδιακά ρυθμίζοντας την πλάκα swashplate. Για μονάδες αξονικών εμβόλων με σχεδιασμό πλάκας, τα έμβολα είναι διατεταγμένα αξονικά σε σχέση με τον κινητήριο άξονα. Σε ανοιχτό κύκλωμα, το υδραυλικό υγρό ρέει από το ρεζερβουάρ στην υδραυλική αντλία από όπου τροφοδοτείται στον καταναλωτή, π.χ. υδραυλικός κινητήρας. Από τον καταναλωτή, το υδραυλικό υγρό ρέει απευθείας πίσω στη δεξαμενή.
Μεταβλητή αντλία με περιστροφική ομάδα αξονικού εμβόλου σε σχέδιο swash-plate για υδροστατικούς κινητήρες σε ανοιχτό κύκλωμα.
Η ροή είναι ανάλογη της ταχύτητας κίνησης και της μετατόπισης.
Η ροή μπορεί να μεταβληθεί απεριόριστα ρυθμίζοντας τη γωνία swash-plate.
2 θυρίδες αποστράγγισης
Εξαιρετική απόδοση αναρρόφησης
Χαμηλό επίπεδο θορύβου
Μεγάλη διάρκεια ζωής
Ευνοϊκή αναλογία ισχύος/βάρους
Ευέλικτη σειρά ελεγκτών
Σύντομος χρόνος ελέγχου
Η διέλευση είναι κατάλληλη για την προσθήκη γραναζωτών αντλιών και αντλιών αξονικού εμβόλου μέχρι το ίδιο μέγεθος, δηλαδή 100% διέλευσης.
Δεδομένα προδιαγραφών
|
Μέγεθος |
18 |
28 |
45 |
71 |
100 |
140 |
|
|
Μετατόπιση εκ3/r |
18 |
28 |
45 |
71 |
100 |
140 |
|
|
Μέγιστη ταχύτητα rmp |
3300 |
3000 |
2600 |
2200 |
2000 |
1800 |
|
|
Μέγιστη ροή εξόδου |
N=nmax L/λεπτό |
59.4 |
84 |
117 |
156 |
200 |
252 |
|
N=1500rmp L/λεπτό |
27 |
42 |
68 |
107 |
150 |
210 |
|
|
Μέγιστη ισχύς (ΔP=280γραμμή) |
N=nmax kw |
27.7 |
39 |
55 |
73 |
93 |
118 |
|
N=1500rmp kw |
12.6 |
20 |
32 |
50 |
70 |
98 |
|
|
Μέγιστη ροπή(ΔP=280bar) Nm |
80.1 |
125 |
200 |
316 |
445 |
623 |
|
|
Βάρος κιλά |
12 |
15 |
21 |
33 |
45 |
60 |
|
Πληροφορίες παραγγελίας: Επιλέξτε Διάγραμμα ροής
Σημείωση: Όταν χρησιμοποιείται ο πίνακας, συμπληρώστε τον κωδικό των αριστερών σειρών στην περιοχή της παύλας και δώστε μας, ο οποίος οι πληροφορίες κωδικού αποτελούνται από κατασκευή, μετατόπιση, φλάντζα στερέωσης. άξονας εξόδου και θύρες. Εάν η προδιαγραφή δεν περιλαμβάνεται στον πίνακα ή έχετε συγκεκριμένες απαιτήσεις, επικοινωνήστε μαζί μας (whatsapp+8615106778662).
